Kode Warna Resistor 100 Ohm: Pengertian, Fungsi, Cara Membaca dan Menghitungnya

By: Waresti Rahayu |

Sabtu 15-07-2023 / 11:40 WIB

Kode Warna Resistor 100 Ohm

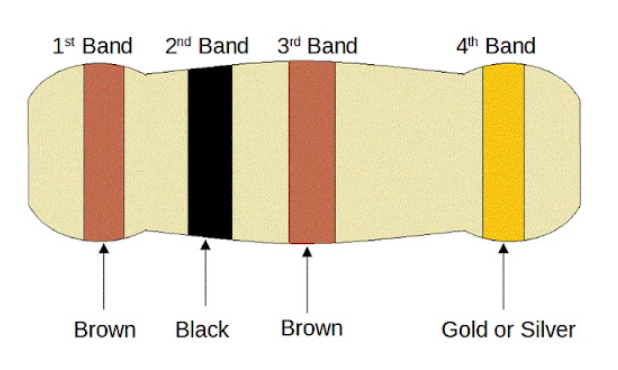

Dilansir dari berbagai sumber, berikut ini adalah gambar resistor 100 ohm:

Perlu diketahui semua resistor 100 Ohm memiliki toleransi yang berarti nilai sebenarnya mungkin tidak sepenuhnya 100 Ohm. Resistor berkualitas biasanya memiliki nilai toleransi yang lebih baik.

Cara Menghitung dan Membaca Resistor 100 Ohm

Untuk menghitung dan membacanya, kamu bisa menggunakan cara berikut ini:

1. Resistor 100 Ohm 4 Gelang Warna

Nomor	Fungsi	Warna	Nilai
1	Gelang Signifikan 1	Coklat	1
2	Gelang Signifikan 2	Hitam	0
3	Pengali	Coklat	x 10
4	Toleransi	Emas (atau Silver)	± 5% (± 10% Silver)
			Total Nilai: 100 ± 5% Ω

Keterangan:

Gelang Satu: Ini adalah warna pertama dari nilai resistansi. Resistor 100 Ohm 4 gelang, warna pertamanya adalah coklat yang memiliki nilai 1.

Gelang Kedua: Gelang kedua juga masih dari nilai resistansi. Warnanya adalah hitam atau sama dengan nilai 0. Jadi, nilai resistansi dari gelang pertama dan gelang kedua adalah: 10.

Gelang Ketiga: Warna ketiga pada resistor 4 gelang berfungsi sebagai pengali. Disini, gelang ketiga adalah berwarna coklat atau bernilai 1. Jadi, pengalinya adalah 10 x 1 = 10.

Jadi total nilai resistansi dari gelang pertama, kedua dan ketiga (pengali) adalah 10 (dari gelang pertama dan kedua) x 10x1 (dari gelang ketiga / pengali) = 100Ω.
